一種新型農用精米機的結構原理介紹
洪湖縣鑄造廠研制的6NL一8.5P四分離精米機，是一種一次稻出白的新型農用精米機。它采用了噴風和快速輕碾新工藝流程，并采用了篩選與風選相結合的米糠分離裝置，具有性能好、產量高、電耗低、結構緊湊等特點。
結構及工作原理
B NL-8, 5P四分離精米機為臥式鐵輥服米機，其結構見圖。輥筒通過主軸支承在機坐兩端的軸承內。在輥筒的上面有機蓋、上米篩，下面是下米篩。在機蓋和下米篩之間裝有來刀，米刀可通過兩端的米刀調節絲來調節。機蓋是用角螺絲固定，用猴形卡鎖緊在機坐上。鐵輥筒和機蓋，米篩之間的間隙組成了碾白室。這是米機的主要工作部件。本機的全部零件均由左、右墻板支承。在機坐下面裝有高壓鳳機、低壓風機和米糠分離裝置。

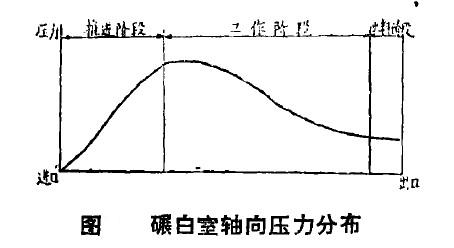

當?shù)竟扔墒⒘隙愤M(jìn)人碾白室后，被輥筒推進齒推送前進。物料在推進過程中，一方面受輥筒元周力的影響沿輥筒徑向作旋轉運動，一方面在輥筒推進壓力下作軸向運動。其運動軌跡構成了一條沿輥筒旋轉的螺旋線。物料在行進過程中，受到碾自室機蓋、米篩、米刀等的阻力，形成一定的壓力，其軸向壓力分布由進口端逐漸增加，到推進輥筒和碾白輥筒交界處壓力最大，出口端又逐漸降低。

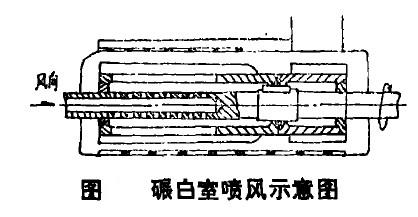

高壓風機將冷風通過風道和兩個風室，軸向輸進空心主軸，再由主軸徑向風眼，經過碾白輥筒排風槽輸入碾白室。在輥筒旋轉碾制物料的過程中，冷風均勻地通過物料，二一廠米篩排出機外。軸向進風，徑向噴風，目的在于克服“快速輕碾”而造成的進鳳阻力。為了使精米機排風順暢，增加了上米篩，從而達到予期效果。采用噴風工藝，降低了碾白空碾制過程中的溫升，達到提高成米質量，以利儲存，減少碎米，提高出米率和排糠率的目的。
增設米糠分離裝置（見圖），可將整米、碎米、粗殼、細糠一次分離完畢，不需再用人工篩選。在碾制過程中產生的細糠，通過上、下米篩從溜糠斗排出。整米、碎米、粗殼混合物由碾白室出口，通過出米咀，在緩沖板作用下降低物料流速，改變流向，進入吸糠罩。根據物料的比重不同，采用風選原理，粗殼在吸糠罩內被吸人低壓風機，經沙克龍排出。通過一道淌篩和風力振動篩使整米和碎米分離。碎米經碎米淌板，從碎米咀排出。整米由振動篩排出。從而實現四分離。
此外，本機還采用切向進料和止回片，使物料進入碾白室均勻暢通，采用軸向出料，使物料排出碾白室流暢；出米門配有壓力陀，可自動調節碾白室內部壓力，采用風量調節裝置，使分離粗殼效果改善，采用風力振動器，使整米、碎米分離更為完善。

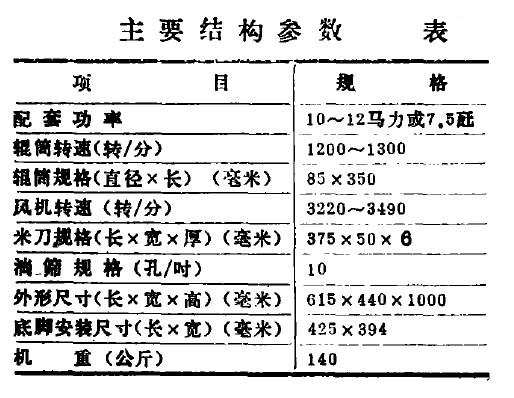

性能指標及結構參數
6 NL-8, 5P四分離精米機是在72型精米機的基礎上改進設計的。它保留了72型結構比較緊湊，外型較為美觀，稻出白脫殼力強，產量較高等優點，同時還克服了整米、碎米、粗殼、細糠混雜，必須人工進行篩選的缺點，降低了來溫，提高了出米率，防塵也有所改善。與72型相比，每加工100斤谷多出1 ^- 2斤米和2 ^- 3斤糠，少耗5 - 6度電。與N400, N35農用精米機相比，性能指標也較為先進（見表1,2）e1977年1I月湖北省機械局曾組織有關部門對該精米機進行了鑒定，現已定型批量生產。
